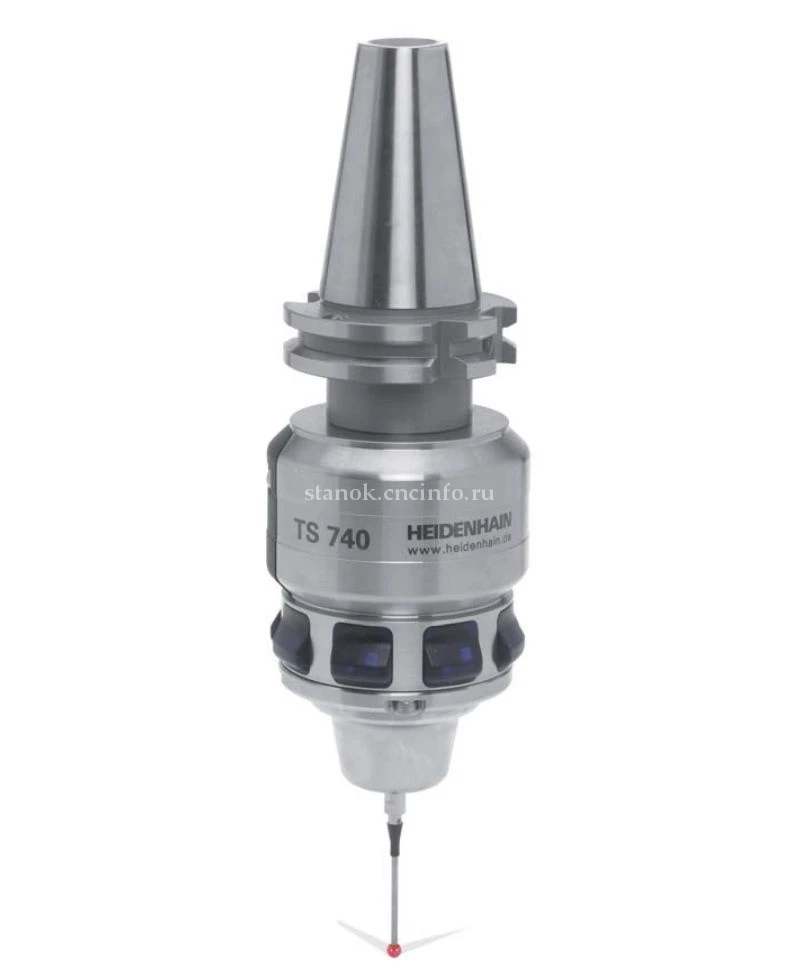

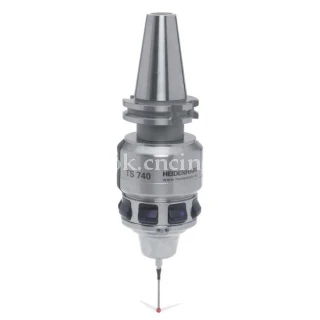

TS 740 датчик для контроля деталей HEIDENHAIN
Фрезерные, сверлильные и расточные станки, токарные станки с автоматической сменой инструмента; обрабатывающие центры.
Инфракрасная передача сигнала.
Повторяемость <0,25 мкм.
ООО «Эффективное производство» - официальный партнер компании HEIDENHAIN в России

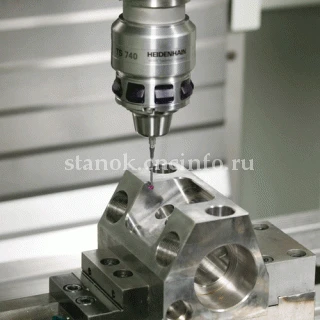

Для измерения заготовок непосредственно на станке Heidenhain предлагает датчики серии TS. Контактные измерительные датчики помогают уменьшить время наладки, увеличить время эксплуатации станка и повысить точность изготовляемых деталей. Функции наладки, измерения и контроля выполняются в ручном или в автоматическом режиме, при помощи циклов измерения.

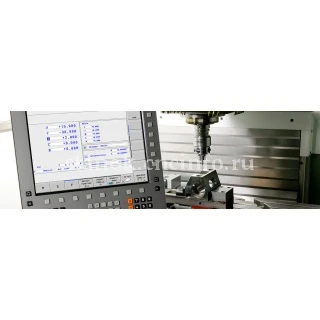

В зажимной патрон датчик устанавливается вручную или при помощи автоматической смены инструмента. В зависимости от циклов измерения системы ЧПУ, датчик может в автоматическом или в ручном режиме выполнять следующие функции:
- выверять заготовки;
- устанавливать точки привязки;
- измерять заготовки;
- оцифровывать и контролировать 3D формы.
TS 740 - датчик высокой точности и повторяемости результатов измерений, с небольшим усилием касания; для фрезерных и токарных станков или обрабатывающих центров.
Измерительный датчик TS 740 отличается высокой точностью измерений и повторяемостью результатов. Имея небольшую силу касания, он хорошо подходит для высокоточных измерений на станках.
TS 740 работает на основе прецизионного датчика давления. Коммутационный импульс генерируется путем анализа действующей силы. При этом силы, возникающие при касании, обрабатываются электроникой. Этот способ позволяет добиться равномерной точности измерений в диапазоне более 360°.
Отклонение измерительного щупа датчика TS 740 определяется с помощью показаний нескольких датчиков давления, которые расположены между переключателем и корпусом датчика. При измерении заготовки стержень отклоняется и изменяется сила, действующая на датчики давления. Вырабатываемые при этом сигналы обрабатываются и генерируется коммутационный сигнал. Благодаря небольшим силам воздействия обеспечивается высокая точность и повторяемость результатов измерений.
Совместимые интерфейсы SE 540, SE 642.
| Точность датчика | ≤ ±1 мкм при использовании стандартного щупа T404 |
| Повторяемость многократные измерения в одном направлении |
2σ ≤ 0,25 мкм при скорости измерения 0,25 м/мин |
| Отклонение щупа датчика | ≤ 5 мм во всех направлениях (с длиной щупа 40 мм) |
| Усилие касания | осевое: прибл. 0,6 Н радиальное: прибл. 0,2 Н |
| Скорость измерения | ≤ 0,25 м/мин |
| Защита от столкновений | нет |
| Крепление | с коническим хвостовиком без хвостовика, М30 х 0,5 наружная резьба |
| Передача сигнала | инфракрасная передача с диапазоном 360° от SE |
| Угол излучения ИК-сигнала | 0° или + 30° |
| Приемопередатчик | SE 642 для инфракрасной передачи SE 540 для инфракрасной передачи (c интеграцией в головке шпинделя) |
| Включение/выключение датчика | с помощью инфракрасного сигнала от SE |
| Напряжение питания | 2 батареи (перезаряжаемые или не перезаряжаемые) A или C, каждая из которых от 1 до 4 В |
| Срок службы | номинальный непрерывный режим работы в течение 500 часов (с литиевыми батареями) |
| Класс защиты | IP68 (EN 60529) |
| Рабочая температура | от +10 °C до +40 °C |
| Температура хранения | от -20 °C до +70 °C |
| Вес без конического хвостовика | прибл. 1,1 кг |
Для заказов на сумму более 50 000 руб. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

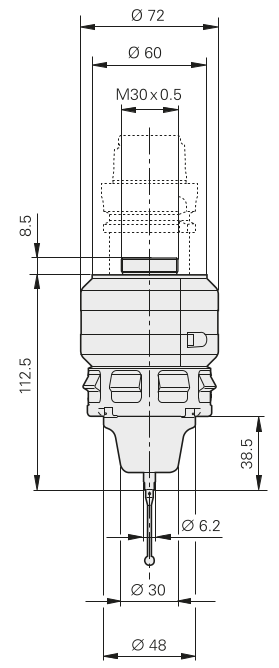

Схема датчика
