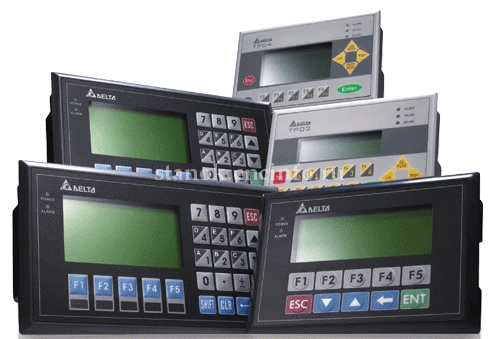

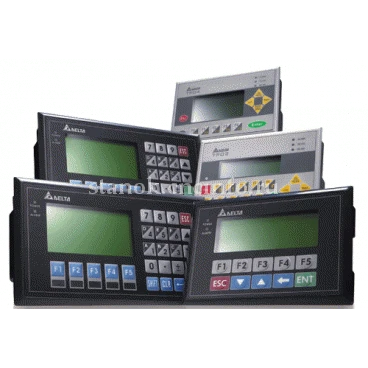

Панели оператора DELTA ELECTRONICS TP

(2)

Артикул TP

Простые графические панели оператора с монохромным дисплеем 3" и пленочной клавиатурой.

Простое и интуитивно понятное программирование панели (с помощью бесплатной программной оболочки с дружественным интерфейсом).
Встроенные интерфейсы: RS-232 и RS-485. Панель TP04G можно использовать как одну, так и во взаимодействии с другими устройствами соединенными в сеть.
Встроенные часы реального времени и календарь.
Автоматическое выключение дисплея для экономии электроэнергии.
Множество встроенных программных функций, создание графических и текстовых объектов, 12 функциональных клавиш.
Регулировка яркости подсветки ЖК-дисплея.
Способность отображения состояния входов/выходов и других внутренних компонентов (счетчики, таймеры, регистров и т.п.) PLC.
Возможность защиты паролем системной информации

Артикул товара: TP

ООО «Эффективное производство» - официальный партнер компании DELTA ELECTRONICS в России

Характеристики:

Производитель: Delta Electronics

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

Особенности:

Простое и интуитивно понятное программирование панели (с помощью бесплатной программной оболочки с дружественным интерфейсом).
Встроенные интерфейсы: RS-232 и RS-485. Панель TP04G можно использовать как одну, так и во взаимодействии с другими устройствами соединенными в сеть.
Встроенные часы реального времени и календарь.
Автоматическое выключение дисплея для экономии электроэнергии.
Множество встроенных программных функций, создание графических и текстовых объектов, 12 функциональных клавиш.
Регулировка яркости подсветки ЖК-дисплея.
Способность отображения состояния входов/выходов и других внутренних компонентов (счетчики, таймеры, регистров и т.п.) PLC.
Возможность защиты паролем системной информации

Программирование.

Для программирования этой панели используется бесплатно распространяемый программный пакет «TPEdit», работающий под управлением операционной системы Windows 98/2000/XP. TPEdit можно загрузить с нашего web-сайта или с www.deltaww.com. Созданная пользователем программа, компилируются, а затем загружаются в рабочую память панели. В выводимую на панель информацию можно включать слова и буквы на кириллице, латинице, цифры, статические и динамические рисунки, графики и диаграммы. TPEdit предоставляет пользователю множество заготовок для часто применяемых случаев, это упрощает создание графических образов и сокращает время написания программы.

Развернуть

Свернуть

Серия	TP02G-AS1	TP04G-AS2	TP05G-BS2	TP08G-BS2
Тип экрана	STN LCD
Цветность	Монохромный
Разрешение (pixels)	160 X 32	128 X 64	160 X 80	240 X 128
Лампа подсветки	CCFL. ресурс: прим. 50 000 часов при 25 С
Размер экрана	72мм x 22мм	3.00" (67x32мм)	3.8" (83x41мм)
Тип процессора	Hitachi 3064		STR710RZ
Flash память	256 кБайт		512 кБайт
Порты загрузки программы	COM1(RS232)
Коммуникац.порты	COM1(RS232) COM2(RS485)	COM1(RS232/RS422) COM2(RS485)
Слот расширения	Слот для карты копирования программы
Часы, календарь	Нет	Есть
Пакет программирования	TPEditor
Системные кнопки	6	7	12
Функциональные кнопки	10	5	12
Напряжение питания	DC + 24V (-10%~+20%)
Потребл. мощность	3Вт макс.	3.5Вт макс.
Тип батарейки	3В литиевая батария CR2032*1
Зуммер	85dB
Рабочая температура	0 °С ... 50 °С
Температура хранения	-20 °С ... 60 °С
Влажность среды	Относ. влажность 10 ~ 90% RH (без конденс.) при 0~40 °С
Допустимая вибрация	Перемещение до 0.5мм с частотой 10-55Гц по трем осям в теч. 2 часов. Ударопрочность до 10G в теч. 11мс, до 3-х раз по каждой из осей
Охлаждение	Естественное воздушное охлаждение
Габаритные размеры Ш x В x Г (мм)	147 х 97 х 35.5		210 x 122 x 45
Масса	240г		430г
Степень защиты передней панели. Соответствие по ЭМС	IP65/NEMA4 & CE,UL

Развернуть

Свернуть

Руководство пользователя

Развернуть

Свернуть

Коммуникационные кабели.

Кабель DVPACAB530 для соединения панели TP04 и персонального компьютера (PC)

Подключение панели оператора

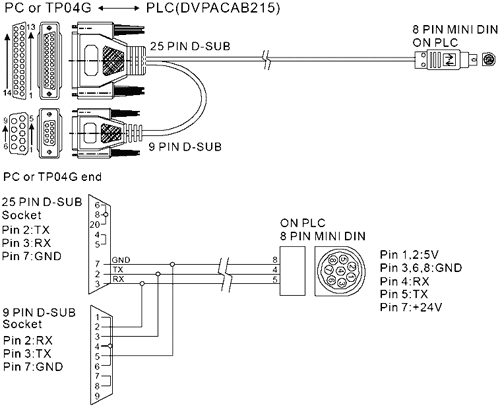

Кабель DVPACAB215 (1.5м) и DVPACAB230 (3.0 м без 25pin разъема) для соединения панели TP04 и ПЛК серии DVP

Подключение панели оператора
